電加熱器控制柜
一、用途：
筒狀輔助電加熱器主要用作中央空調冷熱水機組主機的輔助電加熱器，輔助電加熱器是對水介質進行預加熱，升高水溫，保證空調機組正常運行，提高主機的供熱效率和供熱效果。
功率范圍：20KW~300KW
由于筒狀電加熱器的密封性好，有較好的耐壓性，因此也可以用來加熱帶有一定壓力的液體、空氣、蒸汽等。廣泛由于空氣凈化、化工等各行業。
二、結構：

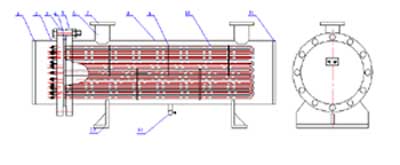

筒狀輔助電加熱器結構如下：
|
|
|
序號
|
名 稱
|
序號
|
名 稱
|
序號
|
名 稱
|
|
1
|
法蘭罩蓋 |
5
|
進出口管 |
9
|
電熱管 |
|
2
|
法蘭罩 |
6
|
進出口法蘭 |
10
|
封堵 |
|
3
|
法蘭 |
7
|
筒體 |
11
|
排污伐 |
|
4
|
法蘭套 |
8
|
折流板 |
12
|
支撐架 |
三、工作原理：
需要加熱的介質由進口進入，通過折流板使介質充分得到加熱，然后經出口流出。為了使介質的溫度達到要求的溫度，可以在筒體內部或出口處安裝一個溫度傳感器采集介質的溫度，配合數字溫度調節儀等控制電路來控制電加熱管。超過設定溫度停止工作，低于設定溫度啟動。
以上參數僅供參考，具體尺寸可以按實際要求定做！
